Hồ sơ thiết kế nhà không chỉ giúp gia chủ hình dung rõ hơn về ngôi nhà trong tương lai mà còn là tài liệu quan trọng trong quá trình triển khai xây dựng. Hồ sơ đầy đủ sẽ giúp việc thi công thuận tiện, hạn chế sai sót và tạo cơ sở để kiểm soát các hạng mục theo đúng phương án đã thống nhất. Vậy hồ sơ thiết kế nhà gồm những gì và có những bản vẽ nào? Cùng Nhà đẹp miễn phí tìm hiểu chi tiết qua bài viết dưới đây, đồng thời tham khảo các mẫu hồ sơ thiết kế nhà được cung cấp miễn phí.
Hồ sơ thiết kế nhà là gì?
Hồ sơ thiết kế nhà là tập hợp các bản vẽ và tài liệu thể hiện phương án thiết kế của một công trình, từ kiến trúc, kết cấu đến hệ thống kỹ thuật. Đây là cơ sở để gia chủ hình dung rõ ngôi nhà trước khi xây dựng và để đội thợ có căn cứ triển khai theo đúng thiết kế.
Tùy quy mô và yêu cầu, hồ sơ có thể gồm kiến trúc, kết cấu, điện nước, nội thất và các bản vẽ chi tiết. Các nội dung được triển khai đồng bộ sẽ giúp quá trình xây dựng thuận lợi hơn và hạn chế những thay đổi không cần thiết.
Một bộ hồ sơ thiết kế nhà chi tiết thường gồm những gì?
Một bộ hồ sơ thiết kế nhà thường được triển khai từ phần kiến trúc đến kết cấu và các hệ thống kỹ thuật. Tùy quy mô công trình và phạm vi thiết kế, hồ sơ có thể bao gồm:
- Hồ sơ thiết kế kiến trúc
- Hồ sơ thiết kế kết cấu
- Hồ sơ thiết kế điện – nước và hệ thống kỹ thuật
- Hồ sơ thiết kế ngoại thất
- Hồ sơ thiết kế nội thất
- Hồ sơ dự toán chi phí nếu có trong phạm vi thiết kế
Mỗi phần đảm nhận một nhiệm vụ riêng nhưng cần được triển khai thống nhất, từ tổ chức không gian, khả năng chịu lực đến hệ thống phục vụ sinh hoạt và mức đầu tư của gia chủ.

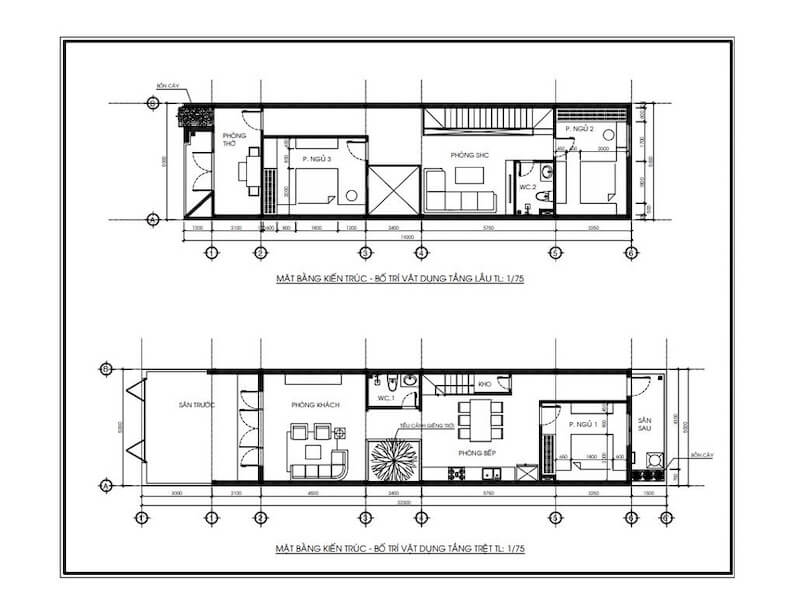

1. Hồ sơ thiết kế kiến trúc
Hồ sơ thiết kế kiến trúc là phần thể hiện rõ nhất cách ngôi nhà được tổ chức và sử dụng. Từ diện tích từng phòng, vị trí cầu thang, cửa đi, cửa sổ đến hình thức mặt tiền đều được xác định trên bản vẽ kiến trúc.
Một bộ hồ sơ kiến trúc thường có:
- Mặt bằng định vị vị trí xây dựng.
- Mặt bằng bố trí công năng các tầng.
- Mặt bằng kích thước và diện tích.
- Mặt bằng mái.
- Mặt đứng, mặt cắt công trình.
- Chi tiết cầu thang, vệ sinh, cửa, ban công.
- Chi tiết cấu tạo sàn, trần và các khu vực hoàn thiện cần thiết.
Đây cũng là phần chuyển những yêu cầu riêng của gia chủ thành phương án cụ thể. Phong cách, công năng, phong thủy, hướng nhà, ngân sách và thói quen sinh hoạt được cân đối để ngôi nhà vừa đẹp, vừa phù hợp với nhu cầu sử dụng lâu dài.

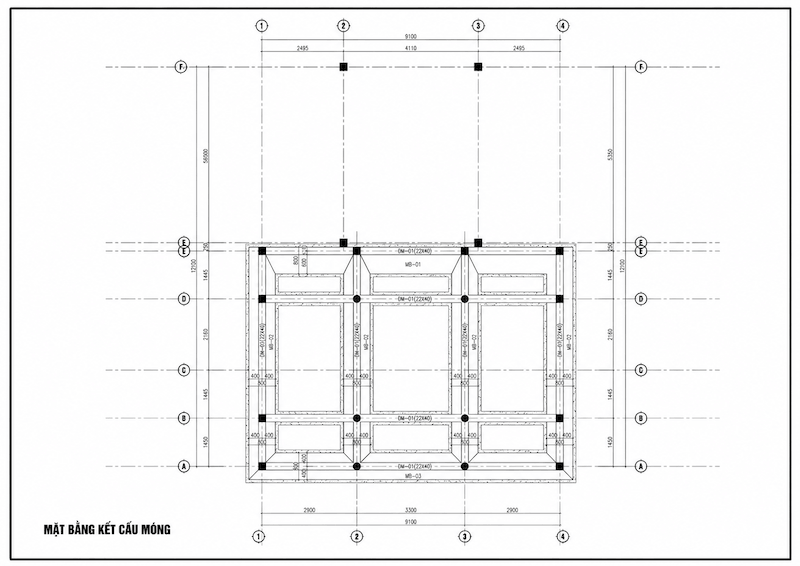

2. Hồ sơ thiết kế kết cấu
Nếu kiến trúc quyết định ngôi nhà được tổ chức và sử dụng như thế nào, thì kết cấu quyết định công trình được nâng đỡ và đảm bảo an toàn ra sao. Có thể xem đây là phần “xương sống” của ngôi nhà, gồm móng, cột, dầm, sàn, cầu thang, mái và các cấu kiện chịu lực khác.
Hồ sơ kết cấu thường thể hiện:
- Mặt bằng định vị và chi tiết móng.
- Mặt bằng bố trí cột, dầm, sàn.
- Kết cấu cầu thang và mái.
- Chi tiết cốt thép các cấu kiện.
- Các vị trí gia cường và cấu tạo đặc biệt.
Trong đó, móng không nên được lựa chọn đơn thuần theo số tầng. Phương án móng còn phụ thuộc vào nền đất, tải trọng và điều kiện thực tế của khu đất. Với nền đất yếu hoặc khu vực có địa chất phức tạp, việc khảo sát và tính toán càng cần được thực hiện cẩn thận ngay từ đầu.
Kiến trúc và kết cấu cũng cần được triển khai đồng thời. Khi thay đổi vị trí cột, nhịp phòng, cầu thang hay các khoảng mở lớn ở giai đoạn muộn, phương án kết cấu có thể phải được điều chỉnh theo. Làm rõ từ hồ sơ sẽ giúp hạn chế những xử lý phát sinh tại công trường.

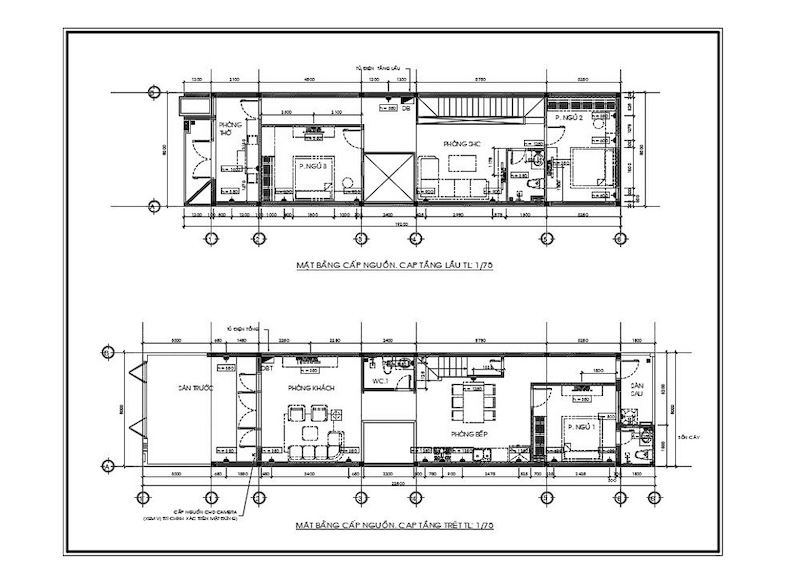

3. Hồ sơ thiết kế hệ thống kỹ thuật
Hồ sơ thiết kế hệ thống kỹ thuật chủ yếu gồm điện, cấp – thoát nước và có thể bổ sung điện lạnh, internet, camera… tùy nhu cầu sử dụng. Các hệ thống được tính toán và bố trí đồng bộ với kiến trúc, đảm bảo thuận tiện trong quá trình sử dụng và bảo trì.
Một số nội dung thường có:
- Sơ đồ nguyên lý hệ thống điện, cấp – thoát nước.
- Mặt bằng bố trí ổ cắm, công tắc, đèn và nguồn điện.
- Mặt bằng cấp nước, thoát nước các tầng.
- Mặt bằng điện lạnh, Internet, camera nếu có.
- Chi tiết lắp đặt thiết bị và đường ống.
- Mặt bằng, mặt cắt bể tự hoại.
4. Hồ sơ thiết kế ngoại thất
Ngoại thất không chỉ hoàn thiện diện mạo công trình mà còn ảnh hưởng đến khả năng sử dụng và độ bền. Tùy từng ngôi nhà, hồ sơ có thể thể hiện mặt tiền, ban công, sân, cổng, hàng rào, mái che, bồn cây và hệ thống chiếu sáng ngoài nhà.
Các chi tiết này cần được lựa chọn đồng bộ với kiến trúc và điều kiện sử dụng. Chẳng hạn, ban công cần có giải pháp thoát nước, vật liệu mặt tiền phải phù hợp với nắng mưa và thuận tiện vệ sinh.
5. Hồ sơ thiết kế nội thất
Hồ sơ thiết kế nội thất không chỉ thể hiện cách bố trí đồ đạc mà còn thể hiện sự kết hợp giữa vật liệu, ánh sáng, màu sắc và các chi tiết hoàn thiện, nhằm tạo nên không gian thuận tiện và phù hợp với nhu cầu sinh hoạt của gia đình.
Tùy phạm vi thiết kế, hồ sơ có thể gồm:
- Mặt bằng bố trí nội thất.
- Mặt bằng trần, sàn và chiếu sáng.
- Phối cảnh 3D các không gian.
- Chi tiết đồ nội thất và vật liệu hoàn thiện.
Trong đó, phối cảnh 3D giúp gia chủ hình dung rõ hơn không gian sau khi hoàn thiện, từ đó dễ đánh giá cách bố trí và điều chỉnh những chi tiết chưa phù hợp trước khi đưa vào thực tế.
6. Hồ sơ dự toán chi phí
Chi phí xây dựng là vấn đề hầu như gia chủ nào cũng quan tâm. Nếu có trong phạm vi thiết kế, dự toán sẽ dựa trên quy mô công trình, khối lượng, vật liệu và các hạng mục được lựa chọn để ước lượng ngân sách.
Thông thường có thể xem xét các nhóm chi phí như:
- Chi phí vật liệu.
- Chi phí nhân công.
- Chi phí máy móc, thiết bị thi công.
- Chi phí quản lý và các khoản liên quan.
- Thuế và các khoản phát sinh theo phạm vi dự toán.
Dự toán không phải là con số cố định vì giá vật liệu, nhân công và điều kiện thi công có thể thay đổi. Tuy nhiên, có phương án thiết kế rõ ràng ngay từ đầu sẽ giúp ước lượng chi phí sát hơn và hạn chế phát sinh do thay đổi thiết kế.
Lý do nên có hồ sơ thiết kế nhà ở
Có hồ sơ thiết kế trước khi xây dựng giúp gia chủ chủ động hơn từ khâu chuẩn bị đến khi hoàn thiện công trình. Những lợi ích thực tế có thể thấy rõ:
- Hình dung rõ ngôi nhà: Phối cảnh và bản vẽ giúp gia chủ kiểm tra công năng, kích thước và hình thức trước khi xây dựng.
- Hạn chế sai sót: Kiến trúc, kết cấu và điện nước được thể hiện rõ giúp đội thợ có cơ sở thi công, giảm việc tự xử lý tại công trường.
- Kiểm soát vật tư, chi phí: Hồ sơ là cơ sở xác định hạng mục và khối lượng, giúp gia chủ cân đối ngân sách và hạn chế lãng phí.
- Thuận tiện sửa chữa về sau: Bản vẽ kết cấu, điện nước giúp dễ xác định vị trí khi bảo trì, thay thế thiết bị hoặc cải tạo nhà.
Hồ sơ thiết kế có thể xem như “bản đồ” của công trình, giúp mọi quyết định quan trọng được thống nhất trước khi xây và hạn chế thay đổi không cần thiết trong quá trình thực hiện.
Mẫu hồ sơ thiết kế nhà đẹp, ấn tượng của Nhà đẹp miễn phí
Dưới đây là các mẫu hồ sơ thiết kế nhà miễn phí do Nhà đẹp miễn phí phát triển, giúp gia chủ tham khảo cách triển khai bản vẽ, bố trí công năng và lựa chọn phương án kiến trúc phù hợp với nhu cầu của mình.
Mẫu hồ sơ thiết kế nhà cấp 4 C4_MP01
Mẫu C4_MP01 có diện tích xây dựng khoảng 100 m², thiết kế theo phong cách hiện đại với hình khối thấp tầng, mái Nhật và khoảng sân rộng. Công năng được tổ chức gọn trong một tầng, phù hợp với gia đình ưu tiên sự thuận tiện trong sinh hoạt và kết nối với không gian sân vườn.
Mẫu hồ sơ thiết kế nhà 1 tầng 1 tum 1T1T_MP01
Mẫu 1T1T_MP01 có diện tích xây dựng khoảng 160 m², mang phong cách tân cổ điển kết hợp mái Thái. Phần tum được tận dụng cho phòng thờ, sân phơi và không gian sinh hoạt chung, phù hợp với gia đình cần thêm diện tích sử dụng nhưng không muốn phát triển thành một tầng hoàn chỉnh.
Mẫu hồ sơ thiết kế nhà 2 tầng 1 tum 2T1T_MP03
Mẫu 2T1T_MP03 có diện tích xây dựng khoảng 120 m², theo phong cách hiện đại với mặt tiền xử lý các khoảng đóng – mở, kết hợp ban công và cây xanh. Hai tầng chính đáp ứng không gian sinh hoạt, trong khi tầng tum bố trí phòng thờ, sân phơi và không gian chung.
Một bộ hồ sơ thiết kế nhà đầy đủ giúp gia chủ hình dung rõ phương án trước khi xây, đồng thời có cơ sở để kiểm soát công năng, kỹ thuật và chi phí trong quá trình thực hiện. Với các mẫu hồ sơ thiết kế nhà miễn phí, Nhà đẹp miễn phí hy vọng có thể giúp gia chủ có thêm tài liệu tham khảo và lựa chọn được hướng thiết kế phù hợp với nhu cầu của gia đình.
