Kết cấu thép dầm móng nhà cấp 4 là bộ phận quan trọng trong hệ móng, giúp dầm đảm bảo khả năng chịu lực và liên kết ổn định với các cấu kiện của công trình. Việc bố trí thép cần phù hợp với loại móng, tải trọng và nền đất thực tế. Trong bài viết này, Nhà đẹp miễn phí sẽ giới thiệu cấu tạo, cách bố trí thép dầm móng và những lưu ý khi thi công nhà cấp 4.

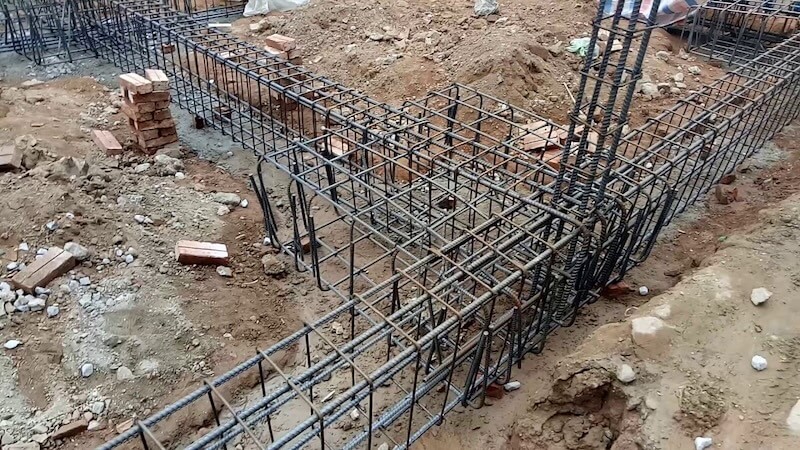

Kết cấu thép dầm móng nhà cấp 4 là gì?
Dầm móng là cấu kiện bê tông cốt thép có nhiệm vụ liên kết các móng, đỡ tường và phân phối tải trọng theo phương án kết cấu. Bên trong dầm được bố trí hệ cốt thép gồm thép dọc, thép đai và thép tăng cường nhằm đảm bảo khả năng chịu lực và độ ổn định của dầm.
Với nhà cấp 4, cách bố trí thép dầm móng phụ thuộc vào loại móng, tải trọng, nhịp dầm và điều kiện nền đất của từng công trình.
Vai trò của dầm móng đối với kết cấu thép nhà cấp 4
Dầm móng không chỉ liên kết các móng mà còn góp phần ổn định hệ móng và chân cột. Một số vai trò chính gồm:
- Liên kết hệ móng: Kết nối các móng thành một hệ thống làm việc đồng bộ, đồng thời tham gia truyền tải trọng theo phương án kết cấu.
- Ổn định chân cột: Giúp liên kết và giữ ổn định vị trí chân cột, hạn chế xô lệch hoặc biến dạng trong quá trình công trình chịu tải.
- Hạn chế ảnh hưởng của lún lệch: Khi các móng có chuyển vị khác nhau, dầm móng góp phần tăng độ liên kết và hạn chế biến dạng bất lợi cho kết cấu phía trên.

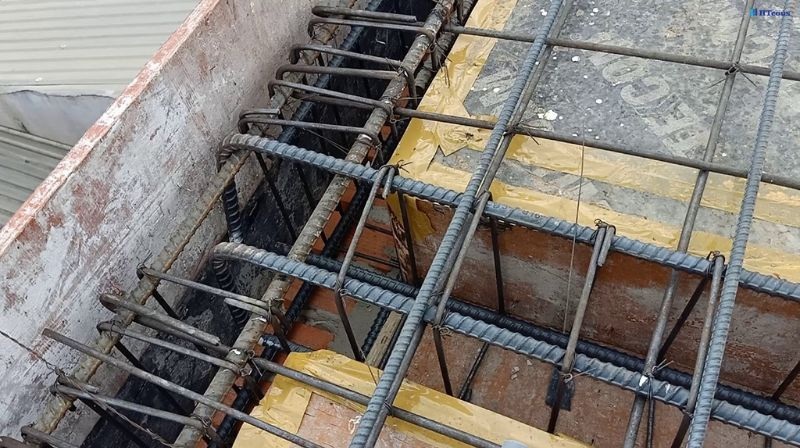

Cấu tạo và cách bố trí thép dầm móng nhà cấp 4
Một dầm móng bê tông cốt thép cơ bản gồm các bộ phận chính: thép dọc, thép đai, thép tăng cường và lớp bê tông bảo vệ. Cách bố trí từng loại thép cần tuân thủ đúng bản vẽ kết cấu, phù hợp với tải trọng, nhịp dầm và điều kiện nền đất của từng công trình.
- Thép dọc: Bố trí theo chiều dài dầm, đảm nhiệm khả năng chịu lực chính, gồm thép phía trên và phía dưới tùy theo yêu cầu chịu lực. Có thể bổ sung thép tăng cường tại các vị trí cần thiết.
- Thép đai: Bao quanh thép dọc, bố trí vuông góc với thép dọc để giữ ổn định khung thép và hỗ trợ chịu lực cắt. Khoảng cách đai thay đổi theo yêu cầu thiết kế và điều kiện chịu lực của từng đoạn dầm.
- Thép tăng cường: Bổ sung tại các vị trí cần thiết như nút giao dầm, cột và móng theo thiết kế. Cần đảm bảo thép được neo, nối và liên kết đúng chi tiết trong bản vẽ, tránh tự ý cắt hoặc thay đổi vị trí cốt thép.
- Lớp bê tông bảo vệ: Đảm bảo cốt thép nằm đúng vị trí và được bảo vệ khỏi tác động của môi trường. Khung thép phải được kê và cố định chắc chắn để đảm bảo lớp bảo vệ này trước khi đổ bê tông.
Số lượng, đường kính và khoảng cách cốt thép cần được xác định theo hồ sơ thiết kế kết cấu. Toàn bộ công tác gia công, lắp dựng và nghiệm thu cốt thép cần thực hiện theo yêu cầu kỹ thuật của công trình.

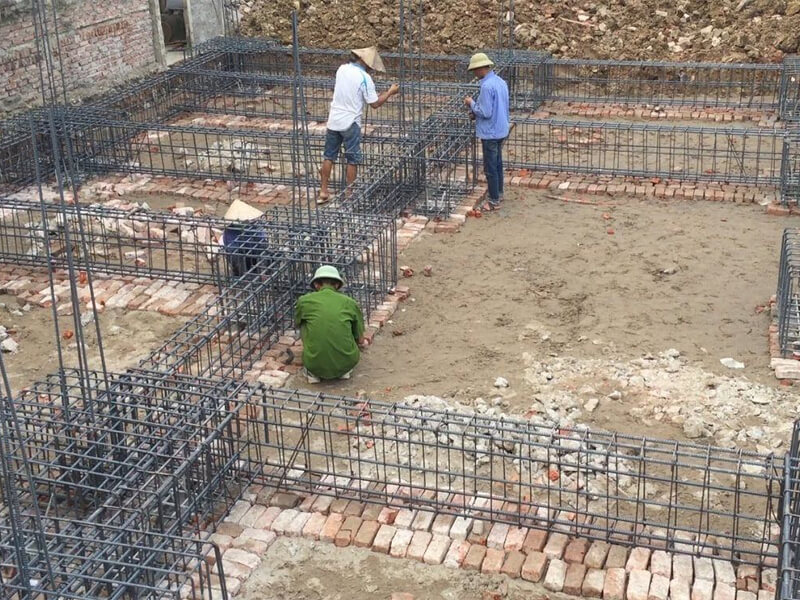

Quy trình thi công kết cấu thép dầm móng nhà cấp 4
Sau khi xác định cấu tạo và cách bố trí thép, quá trình thi công dầm móng cần được thực hiện theo trình tự chặt chẽ để đảm bảo cốt thép đúng vị trí, thiết kế trước khi đổ bê tông. Quy trình cơ bản gồm các bước sau:
Bước 1: Kiểm tra hồ sơ và chuẩn bị vật liệu
Trước khi gia công, cần đối chiếu bản vẽ kết cấu để xác định đầy đủ thông tin về tiết diện dầm và cốt thép. Đồng thời kiểm tra vật liệu trước khi đưa vào thi công.
Bước 2: Gia công cốt thép
Thép được cắt, uốn theo đúng hình dạng và kích thước thiết kế. Các thanh thép sau khi gia công cần đảm bảo đúng chủng loại, chiều dài và hình dạng để thuận tiện cho quá trình lắp dựng.
Bước 3: Lắp dựng khung thép dầm
Khung thép được lắp dựng theo trình tự:
- Đặt thép dọc đúng vị trí theo bản vẽ.
- Lắp thép đai và các thanh tăng cường.
- Buộc, cố định khung thép chắc chắn.
- Kê thép để đảm bảo lớp bê tông bảo vệ.
Bước 4: Kiểm tra trước khi đổ bê tông
Trước khi đổ bê tông, cần kiểm tra tim trục, cao độ, tiết diện dầm, số lượng và vị trí cốt thép, khoảng cách thép đai, vị trí neo nối và lớp bê tông bảo vệ. Đây là bước quan trọng để phát hiện sai lệch và điều chỉnh trước khi cốt thép được cố định trong bê tông.
Bước 5: Đổ và bảo dưỡng bê tông
Bê tông được đổ theo trình tự phù hợp, kết hợp đầm để đảm bảo độ đặc chắc và hạn chế rỗng, rỗ tổ ong. Sau khi đổ, bê tông cần được bảo dưỡng theo yêu cầu kỹ thuật để đảm bảo cường độ và hạn chế nứt do co ngót.
Những lưu ý khi thi công thép dầm móng
Để đảm bảo dầm móng làm việc đúng thiết kế, cần kiểm soát một số yếu tố quan trọng trong quá trình thi công:
- Không tự ý giảm đường kính hoặc số lượng thép để tiết kiệm chi phí khi chưa có điều chỉnh từ đơn vị thiết kế.
- Không đặt thép trực tiếp xuống đất, cần đảm bảo lớp bê tông bảo vệ theo thiết kế.
- Kiểm tra kỹ các nút giao dầm – cột – móng, đặc biệt tại vị trí có nhiều thanh thép giao nhau.
- Không tự ý thay đổi khoảng cách thép đai, vì đây là thông số liên quan đến khả năng chịu lực của dầm.
- Kiểm tra cốt thép trước khi đổ bê tông, tránh bỏ sót thép chờ, thép neo hoặc thép tăng cường.
- Đồng bộ với phương án móng: dầm móng cần được thiết kế phù hợp với loại móng, nền đất và tải trọng của toàn bộ công trình.
Kết cấu thép dầm móng nhà cấp 4 cần được xác định dựa trên tải trọng, loại móng và điều kiện nền đất thực tế. Việc bố trí cốt thép đúng thiết kế và kiểm tra kỹ trước khi đổ bê tông giúp hệ móng làm việc ổn định, hạn chế lún lệch và nứt trong quá trình sử dụng. Nhà đẹp miễn phí hy vọng những thông tin trên sẽ giúp gia chủ có thêm cơ sở khi tìm hiểu và lựa chọn giải pháp kết cấu phù hợp cho công trình.
